什么是計數器芯片

什么是計數器芯片？

通常而言，計數器芯片是用于實現記數這種最基礎運算的邏輯電路，計數器在計算系統中主要是針對脈沖的數量進行記數，以達到測量、記數與控制的功能，與此同時還兼具分頻的功能，計數器是由最基本的記數單元及一些控制門所構成，記數單元則是由一系列具備存儲信息的功能的各類觸發器構成，這些觸發器有RS觸發器、T觸發器、D觸發器及JK觸發器等。

如何用二進制加法計數器芯片接成記數長度為6的計數器?

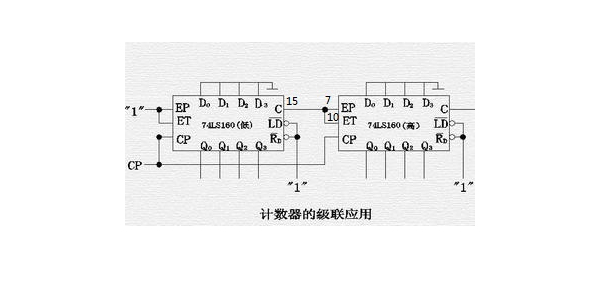

其實很簡單:用2片級聯就可以實現，第1片作個位記數，記數到10時，芯片就會自動輸出進位信號，芯片要么自己清零要么從進位端視清零信號極性來決定是否加反相器，這個進位信又作為第2片的時鐘信號或者片選信號，同樣視信號極性來決定是否加反相器，這樣第1片記數到10時自己清零，第2片記數1次，當第2片剛記數到5時說明整個電路剛好記數50次。

那么從第2片的數據輸出端譯出二進制5的清零或置數信號接到第2片的清零或置數端，這時需要自己設計門電路來檢測二進制5，只有在5的時候才輸出信號去清零或置數，這個信號同時也作為記數到50的觸發信號從而去觸發后級電路。
